BlendShape 생성

⚫ 아바타의 특정 Mesh가 가지고 있는 BlendShape를 다른 Mesh에도 추가해주는 기능입니다.

BlendShape Mesh 설정 전 확인 사항#

• BlendShape Generator는 현재 Source Avatar와 BlendShape Mesh에 설정되어 있는 BlendShape 값을 기준으로 Mesh의 변형을 계산합니다.
• 따라서 생성 전, Source Avatar와 BlendShape Mesh의 BlendShape 값이 의도한 상태로 설정되어 있는지 먼저 확인해 주세요.
  • 예를 들어 Breast_Small BlendShape 이 없는 의상에 추가 하려 한다면, Source Avatar 또는 BlendShape Mesh의 Breast_Small 값이 0으로 설정되어 있어야 합니다.

참조 Mesh의 BlendShape 값이 0이 아닌 상태에서 생성하는 경우#

• 일부 의상은 아바타의 기본 체형이 아니라, 참조 Mesh의 특정 BlendShape가 적용된 형태에 맞춰져 있는 경우가 있습니다.
• 이처럼 의상에 맞추기 위해 참조 Mesh의 Breast_Small, BigBreast 등의 값이 0이 아닌 상태에서, 해당 BlendShape를 생성 대상으로 선택하면, 툴은 현재 형태를 각 BlendShape의 Weight 100 상태로 판단하여 BlendShape를 생성합니다.
  • 또한 Weight 0일 때의 형태로 되돌릴 수 있도록, [Body Base]라는 보조 BlendShape가 함께 생성됩니다.
  • 이 경우 [Body Base] BlendShape의 값이 100으로 설정되어 있어야, 생성된 다른 BlendShape들이 정상적으로 동작합니다.

1. Source 준비#

1. Avatar Animator에 아바타의 Animator를 할당해줍니다.
2. BlendShape Mesh에 추가할 BlendShape를 가지고 있는 Mesh를 할당합니다.
   1. ex) Head Mesh / Body Mesh

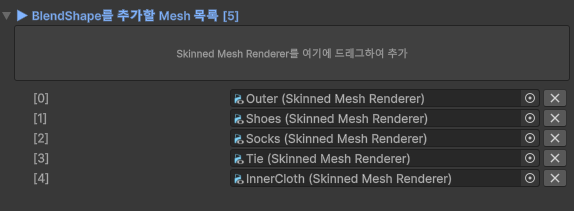

2. Mesh 추가#

1. [BlendShape를 추가할 Mesh 목록] 창을 클릭하여 목록을 엽니다.
2. 추가할 Mesh를 [Skinned Mesh Renderer를 여기에 드래그하여 추가] 라고 적힌 박스에 드래그 하여 추가합니다.
   1. 하나의 Skinned Mesh Renderer를 직접 드래그하여 추가할 수 있습니다.
   2. 또는 여러 Skinned Mesh Renderer를 자식으로 가진 부모 오브젝트를 드래그하여 한 번에 추가할 수도 있습니다.
3. 버튼 또는 [모두 지우기] 버튼을 눌러 목록에서 Mesh를 제거할 수 있습니다.

3. Option 설정(Optional)#

1. Options 버튼을 눌러 옵션을 설정할 수 있습니다.
   1. 의상이 바디에 밀착되도록 움직이길 원하신다면 Min Margin 값을 0으로 설정하는 것을 권장드립니다.
      1. 다만, 해당 값을 0으로 설정할 경우 일부 BlendShape에서 메쉬가 관통(뚫림)되는 현상이 발생할 수 있습니다.
2. 기준이 되는 Mesh와 띄워질 최소 거리 혹은 Smooth에 관련된 변수를 설정할 수 있습니다.
   • 파라미터 설명

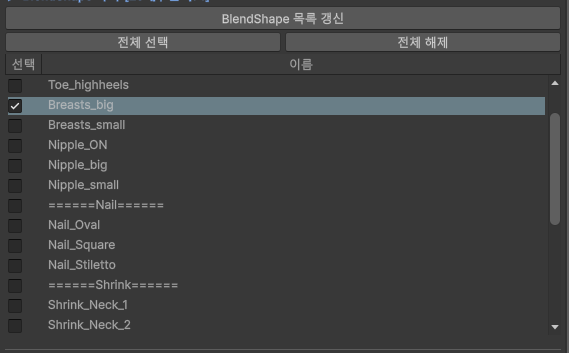

4. 추가할 BlendShape 선택#

1. [BlendShape 목록] 버튼을 눌러 목록 창을 엽니다.

2. [BlendShape 목록 갱신] 버튼을 눌러 추가 가능한 BlendShape 목록을 갱신합니다.

   1. 1번 준비 단계에서 [BlendShape Mesh]로 할당한 Mesh가 가지고 있는 BlendShape가 목록에 표시됩니다.



3. 다른 Skinned Mesh Renderer에 추가할 BlendShape를 선택합니다.

   1. [전체 선택]을 통해 모두 선택할 수 있습니다.
   2. [전체 해제]를 통해 모두 선택 해제할 수 있습니다.

   선택한 BlendShape 중 실제로 Mesh에 변화가 발생하는 BlendShape만 추가됩니다.#

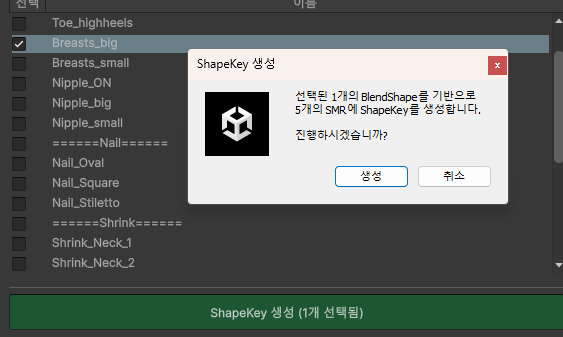

5. BlendShape 생성 버튼을 눌러 생성을 진행합니다.#

ETC. BlendShape 확인

• Object 아래 모든 BlendShape를 통합하여 조절할 수 있는 [Eden BlendShape Controller]를 きせった (Kisetter)를 구매한 분들에게 무료로 배포 드리고 있습니다.
  • Tool 실행 경로: [상단바] - [きせった (Kisetter)] - [Eden BlendShape Controller]
  • 사용 방법: BlendShape Controller
