BlendShapeの作成

⚫ アバター内の特定のMeshが持っているBlendShapeを、他のMeshにも追加する機能です。

BlendShape Meshを設定する前の確認事項#

• BlendShape Generatorは、現在Source AvatarとBlendShape Meshに設定されているBlendShapeの値を基準に、Meshの変形を計算します。
• そのため、生成を行う前に、Source AvatarとBlendShape MeshのBlendShape値が意図した状態になっているか確認してください。
  • 例えば、Breast_Small BlendShapeが存在しない衣装に新しく追加したい場合は、Source AvatarまたはBlendShape MeshのBreast_Smallの値が0になっている必要があります。

参照MeshのBlendShape値が0ではない状態で生成する場合#

• 一部の衣装は、アバターの基本体型ではなく、参照Meshに特定のBlendShapeが適用された状態に合わせて作られている場合があります。

• このように、衣装に合わせるために参照MeshのBreast_Small、BigBreastなどの値が0ではない状態で、そのBlendShapeを生成対象として選択すると、

  ツールは現在の形状を各BlendShapeのWeight 100の状態として判断し、BlendShapeを生成します。

  • また、Weight 0のときの形状に戻せるように、[Body Base]という補助用BlendShapeが一緒に生成されます。
  • この場合、生成された他のBlendShapeを正常に動作させるには、[Body Base]の値を100に設定しておく必要があります。

1. ソースの準備#

1. Avatar AnimatorにアバターのAnimatorを割り当てます。
2. BlendShape Meshに、追加対象のBlendShapeを持つメッシュを割り当てます。
   1. 例）Head Mesh / Body Mesh

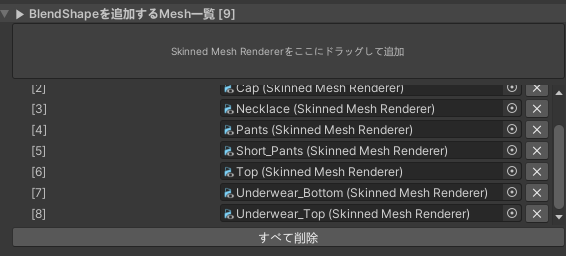

2. Meshの追加#

1. ［BlendShapeを追加するMesh一覧］のウィンドウをクリックして、リストを開きます。
2. 追加するMeshを、［Skinned Mesh Rendererをここにドラッグして追加］と表示されたボックスにドラッグして追加します。
   1. 1つのSkinned Mesh Rendererを直接ドラッグして追加できます。
   2. または、複数のSkinned Mesh Rendererを子として持つ親オブジェクトをドラッグして、一度に追加することもできます。
3. ボタンまたは [すべて削除] ボタンを押すと、リストからMeshを削除できます。

3. オプション設定（Optional）#

1. [Options] ボタンをクリックしてオプションを設定できます。
   1. 衣装をボディに密着させたい場合は、Min Marginの値を0に設定することをおすすめします。
      1. ただし、この値を0に設定すると、一部のBlendShapeでメッシュの貫通（突き抜け）が発生する可能性があります。
2. 基準となるメッシュとの最小距離、またはSmoothに関連するパラメータを設定できます。
   • パラメータの説明

4. 追加するBlendShapeの選択#

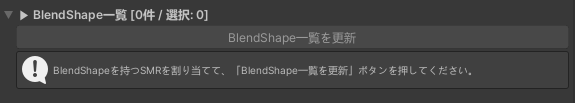

1. [BlendShape一覧] ボタンをクリックして、リストを開きます。

2. [BlendShape一覧を更新] ボタンをクリックして、追加可能なBlendShapeのリストを更新します。

   1. 準備手順1で [BlendShape Mesh] に割り当てたMeshが持つBlendShapeがリストに表示されます。

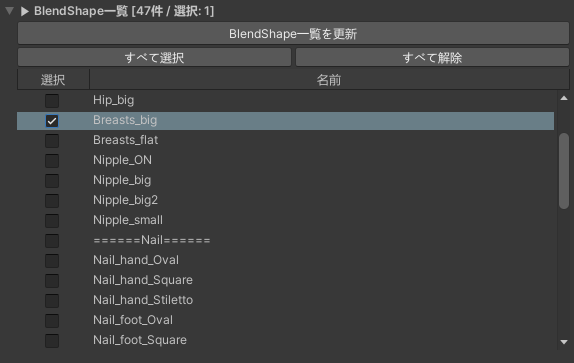

3. 他のSkinned Mesh Rendererに追加するBlendShapeを選択します。

   1. [すべて選択]で全項目を選択できます。
   2. [すべて解除]で、すべて選択を解除できます。

   選択したBlendShapeのうち、実際にメッシュに変化が生じるBlendShapeのみが追加されます。#

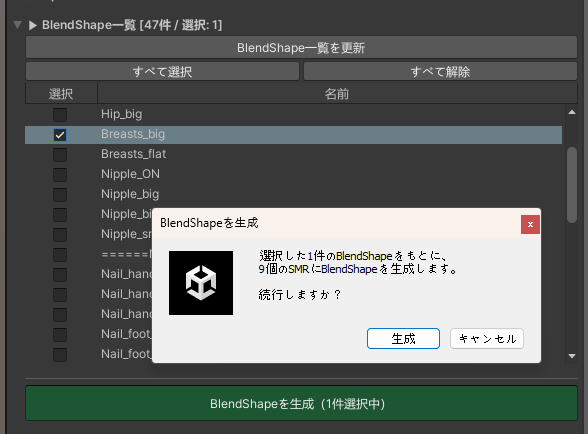

5. [BlendShape 作成 ] ボタンをクリックして作成を進めます。#

ETC. BlendShapeの確認

• Object配下のすべてのBlendShapeを統合して調整できる［Eden BlendShape Controller］を、きせった (Kisetter)をご購入いただいた方に無料で配布しております。
  • ツールの起動パス：[上部バー] - [きせった (Kisetter)] - [Eden BlendShape Controller]
  • 使用方法：BlendShape Controller
